| Diagnóstico Cable Modem Motorola SB4100 | ||||
 |
||||

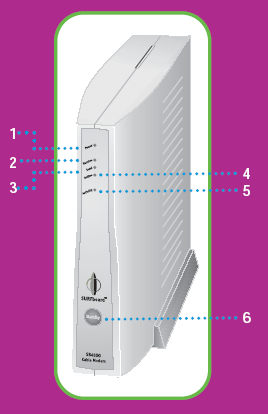

| Panel Delantero Las cinco luces del panel delantero ofrecen información sobre encendido, comunicaciones y errores. El botón standby suspende el servicio de Internet. Elemento Descripción: 1 Power Cuando la luz parpadea, se están realizando los diagnósticos de inicio. Una luz continua indica que el SB4100 está encendido. 2 Receive Cuando la luz parpadea, el SB4100 está buscando una conexión con un canal de recepción. Una luz continua indica que se ha realizado la conexión con dicho canal. 3 Send Cuando la luz parpadea, el SB4100 está buscando una conexión con un canal para enviar. Una luz continua indica que se ha encontrado la conexión con el canal. 4 Online Cuando la luz parpadea, el SB4100 está buscando la conexión con el servidor de la configuración de red. Una luz continua indica que se ha conectado con la red. 5 Activity Cuando la luz parpadea, el SB4100 está transmitiendo o recibiendo datos. Cuando la luz está apagada, el SB4100 no está transmitiendo datos. 6 Standby Presione y las luces LED se apagan indicando que la conexión Ethernet y los puertos USB están inhabilitados. (no están recibiendo ni transmitiendo datos). La conexión de cable al proveedor del servicio permanece activa. El servicio de Internet se interrumpe hasta que se presiona nuevamente el botón Standby. El botón Standby ofrece seguridad adicional en Internet . Si hay un error, las luces ofrecen una forma rápida de detectar el problema. Para mayor información, por favor consulte Solución de Problemas. |
||||
 |
||||

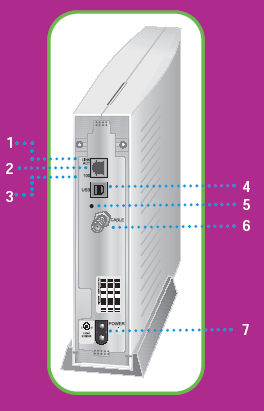

| Panel Trasero El panel trasero proporciona conectores para el cableado, luces de estado y conectores de alimentación. Elemento Descripción 1 LINK/ACT Cuando la luz está encendida, la conexión Ethernet se encuentra disponible. Una luz que parpadea indica que se están transfiriendo datos. 2 Este puerto es el conector de Ethernet que transmite datos hacia o desde su PC desde ésta. 3 100 La luz se encuentra encendida cuando se establece un enlace 100Base-T y se encuentra apagada cuando se establece un enlace 10Base-T. 4 USB Este puerto proporciona una conexión directa con PCs equipados con USB. 5 Este es el botón de reinicio embutido. 6 CABLE Este puerto transmite datos hacia/desde el proveedor de servicio. 7 POWER Este conector proporciona alimentación eléctrica al SB4100 |
||||

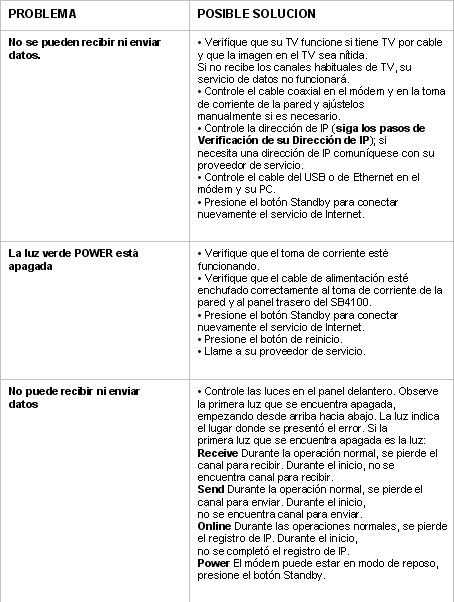

| SOLUCION DE PROBLEMAS | ||||
 |
||||
